Паспорта тепловых пунктов для жилых домов
Подготовили комплект технических паспортов и схем подключения для безопасной эксплуатации систем теплоснабжения и готовности объектов к отопительному периоду в Северо-Енисейском муниципальном округе.
О проекте
- Заказчик: МУП «УККР» Северо-Енисейского МО
- Населённые пункты: Северо-Енисейский, Тея, Новая Калами, Вангаш, Брянка, Вельмо
- Что сделано: Обследование объектов, разработка паспортов ТП, схемы подключения, ведомости оборудования
- Что получено: Комплект документации для эксплуатации и подготовки к ОЗП
- Стоимость: 2 550 000 ₽
- Статус: Выполнено
Задача заказчика
Что требовалось
- Подготовить технические паспорта тепловых пунктов для жилых домов в соответствии с требованиями законодательства
- Обеспечить готовность объектов к отопительному периоду и взаимодействию с контролирующими органами
- Систематизировать данные по оборудованию, схемам подключения и тепловым нагрузкам
Особенности
- Объекты расположены в 6 населённых пунктах Северо-Енисейского МО
- Необходимость унификации паспортов по единому шаблону для упрощения эксплуатации
- Удалённость объектов и необходимость выездного обследования
Что мы сделали
Сбор исходных данных и обследование
Выездное обследование тепловых пунктов, фиксация параметров оборудования, схем подключения и состояния систем
Сверка схем и параметров
Проверка соответствия фактических параметров (вводы, напоры, температурный график) проектным данным и требованиям эксплуатации
Формирование паспортов
Разработка паспортов по единому шаблону с заполнением всех разделов: общие данные, нагрузки, оборудование, схемы присоединения
Подготовка приложений
Оформление схем ИТП, ведомостей оборудования и арматуры, перечней средств измерений
Состав паспорта теплового пункта
Каждый паспорт содержит полный комплект данных для эксплуатации и обслуживания
1. Общие данныеБазовая информация об объекте и системе теплоснабжения
- Год ввода в эксплуатацию: 1988г., принятия на баланс: 2015г.
- Источник теплоснабжения: котельная УТТ, котельная №3
- Параметры теплового ввода: Ø76мм (наружный), Ø45мм (внутренний), длина 13м
- Расчётные напоры: 23,6 м.ст. (теплоснабжение и ГВС)
- Схема ГВС: открытый водоразбор, циркуляционная, двухступенчатая
- Схема отопления: зависимая, двухтрубная насосная
- Температурный график: 95/70°C
2. Тепловые нагрузкиРасчётные нагрузки для планирования теплоснабжения
| Нагрузка | Гкал/ч | Воды (т/ч) |
|---|---|---|
| Отопление (I квал.) | 0,072 | 2,88 |
| Горячее водоснабжение | 0,045 | 1,8 |
| Вентиляция | — | — |
| Всего | 0,117 | 4,68 |
3. Трубопроводы и арматураПеречень трубопроводов, запорной и регулирующей арматуры
- Трубопровод Ø125мм, длина 3м, задвижка клиновая чугунная
- Трубопровод Ø100мм, длина 6м, кран шаровой
- Арматура: задвижки, клапаны воздушные и грязевые
4. Насосы и водоподогревателиОборудование для циркуляции и подогрева теплоносителя
Данные по установленному оборудованию (при наличии) или отметка об отсутствии
5. Автоматика и средства измеренийСистемы контроля и учёта для управления теплоснабжением
Перечень приборов учёта, датчиков, систем автоматического регулирования
6. ПриложенияГрафические материалы и схемы

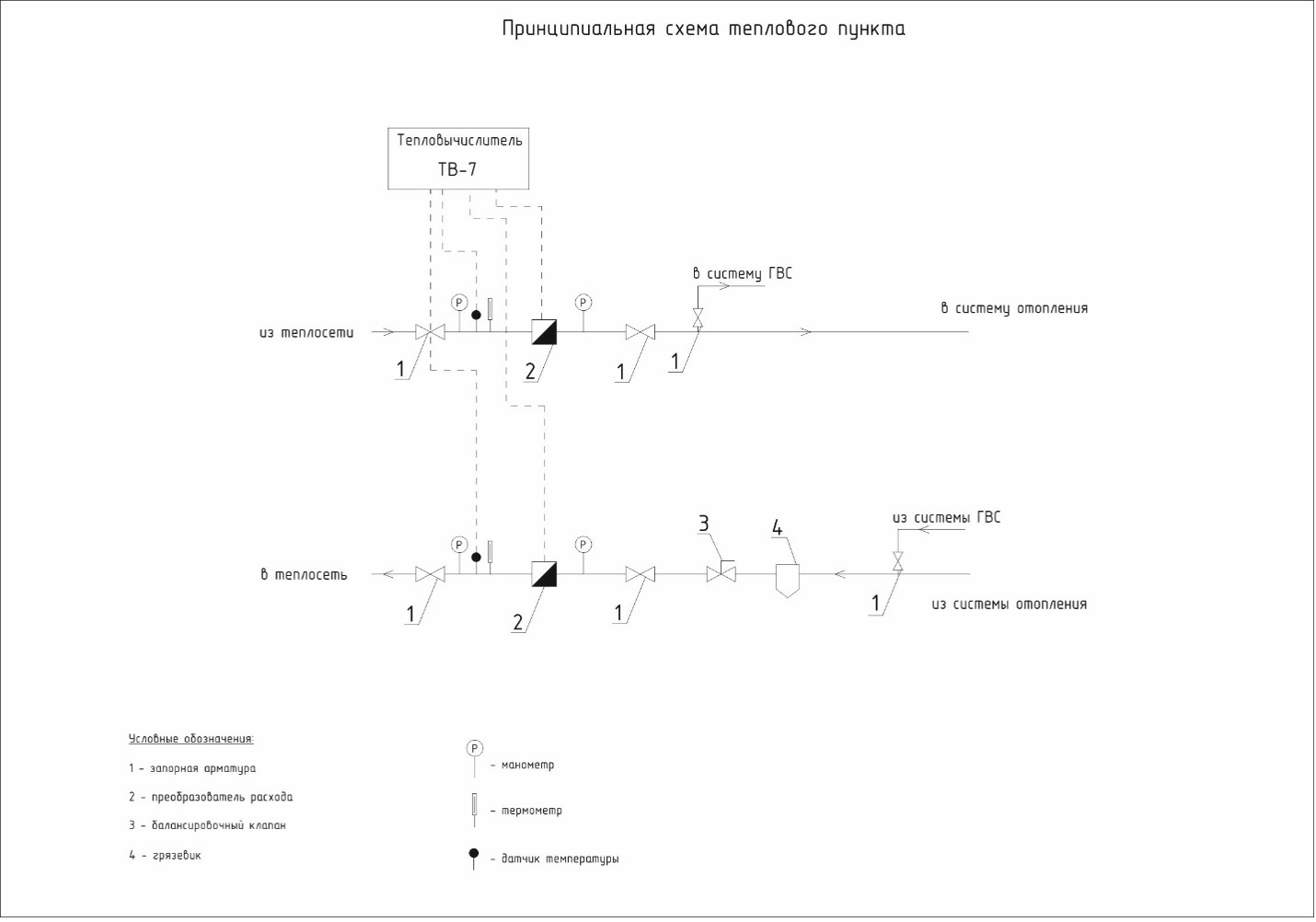

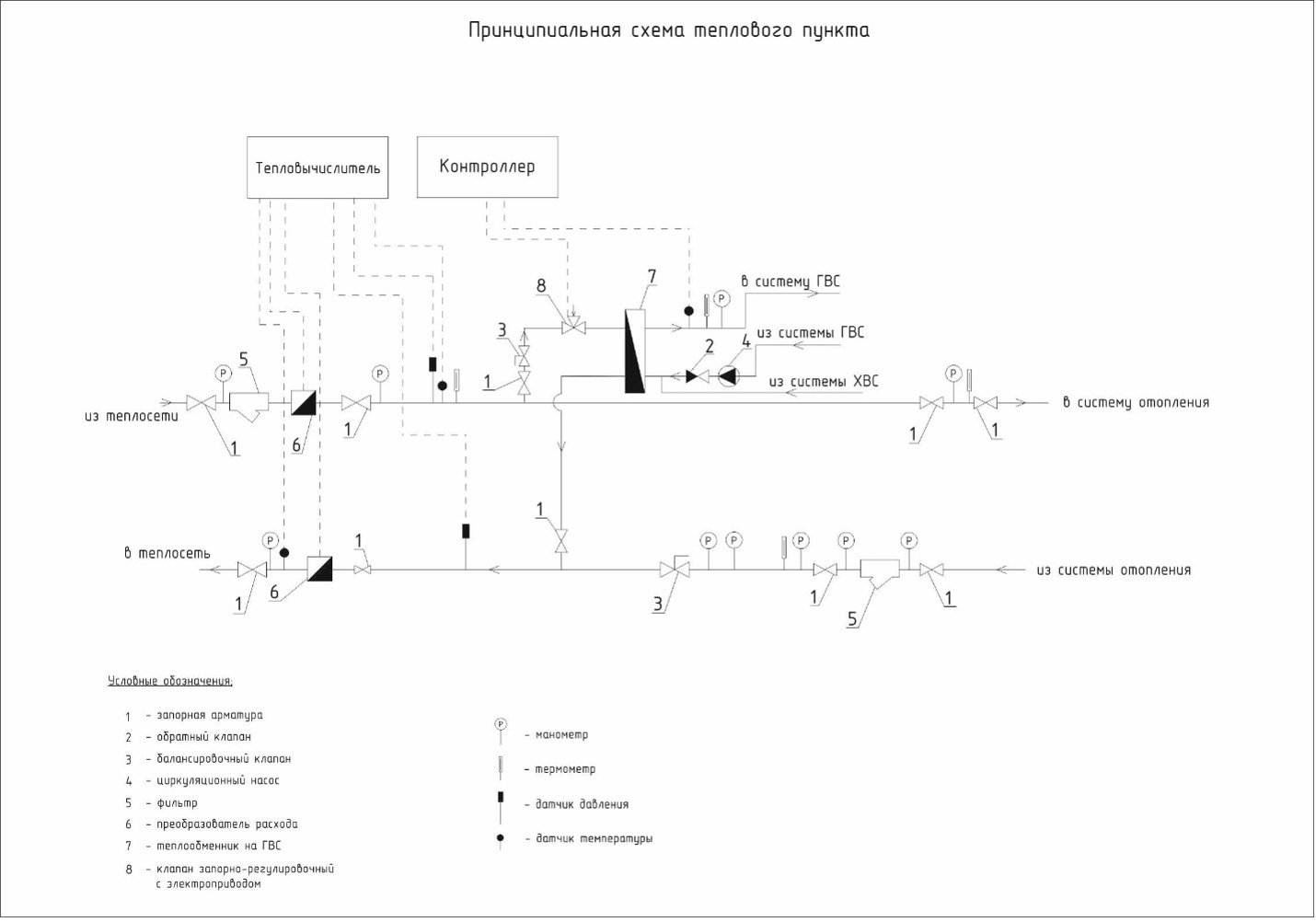

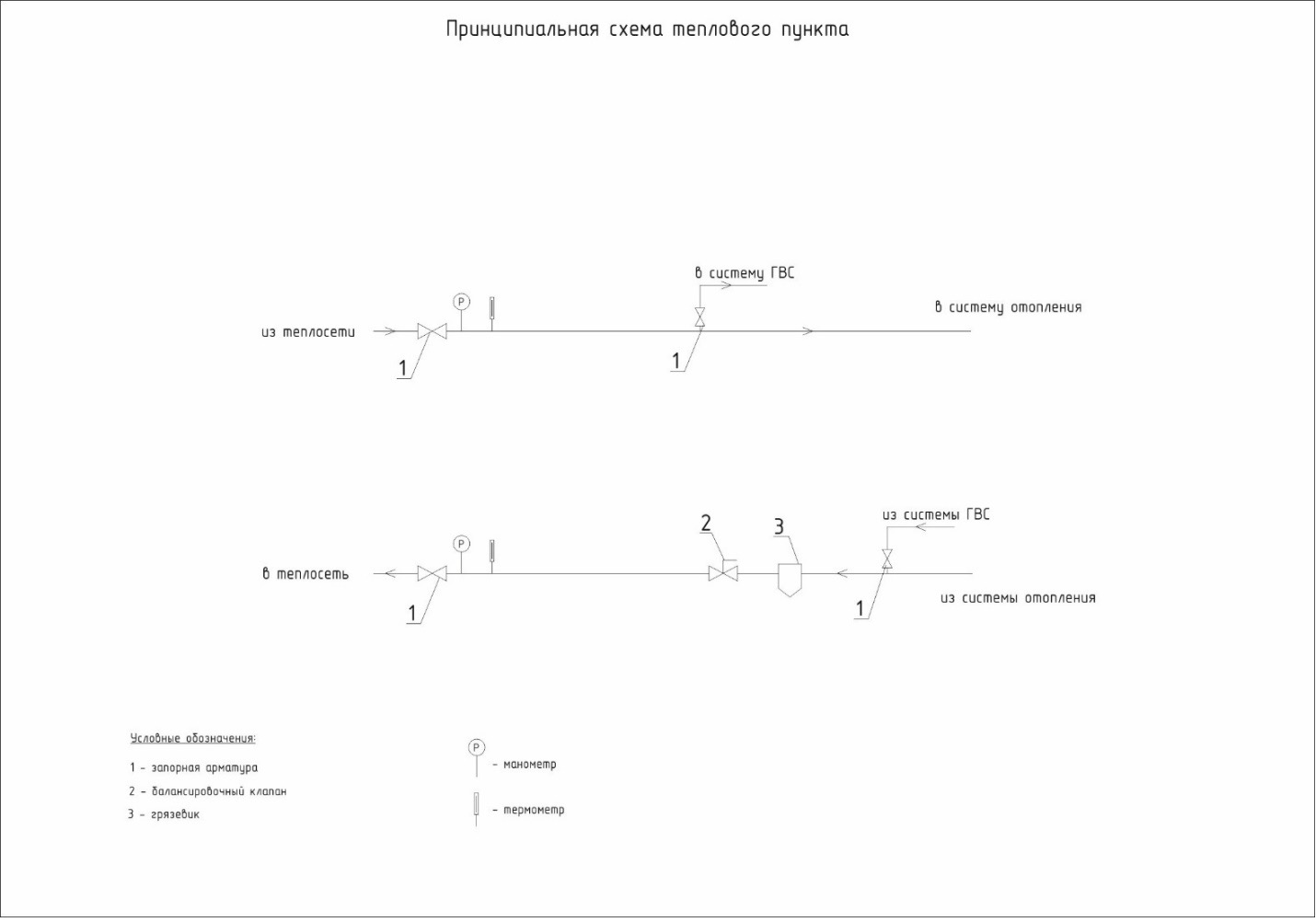

- Схема индивидуального теплового пункта (ИТП)
- Схемы подключения систем отопления и ГВС
- Ведомости оборудования и арматуры
Результат и эффект
Комплект документов
Заказчик получил полный пакет технической документации для эксплуатации и подготовки к отопительному периоду
Унификация
Паспорта разработаны по единому шаблону — упрощено обслуживание и проверки контролирующими органами
Систематизация данных
Все ключевые параметры (нагрузки, расходы, схемы подключения) собраны в одном документе
Готовность к эксплуатации
Обеспечена готовность к взаимодействию с теплоснабжающими и обслуживающими организациями
